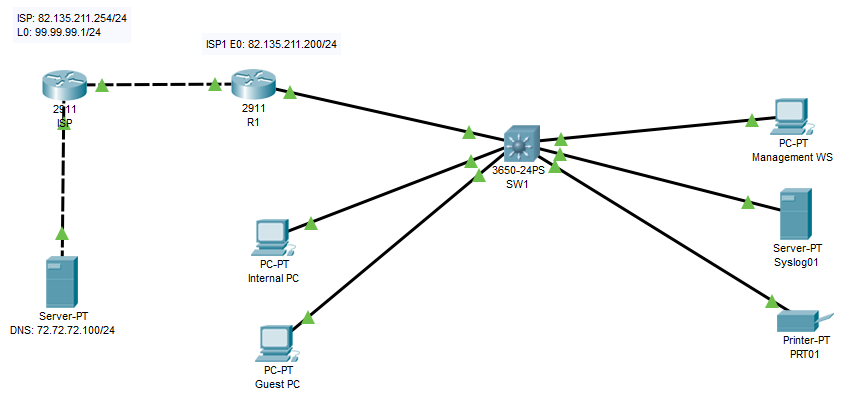

Reikalinga techninė įranga:
- Maršrutiztorius – patartina su GigabitEthernet tinklo prievadais.
- Valdomas komutatorius – patartina turėti valdomą (L2) su GigabitEthernet tinklo prievadais.
- Syslog darbinė stotis – reikalinga surinti ir analizuoti tinklo įrenginių įvykių įrašams.
Planuojami vietinio tinklo potinkliai
- Valdymo potinklis VLAN99 10.0.100.0/25
- Duomenų potinklis VLAN10 192.168.10.0/24
- Telefonijos paslaugų potinklis VLAN11 192.168.11.0/24
- Svečių duomenų potinklis VLAN30 172.16.30.0/24
Planuojamos IP/TCP tinklo paslaugos, kurias konfigūruosime maršrutizatoriuje ir komutatoriuje – DHCP, SSH2, NTP, SNMPv3.
DNS nustatymai
Priskiriame DNS. Jie gali būti ir jūsų ISP tiekėjo.
ip name-server 8.8.8.8
SSH2 tinklo paslauga
Reikia sukurti vieną vartotoją „manager” ir priskirti slaptažodį „slaptazodis”
username manager privilege 15 secret slaptazodis
Taip pat aprašome privilege prieeigos į IOS sistemą slaptažodį.
enable secret slaptazodis1
Aprašome SSH paslaugos parametrus ir įjungiame versiją 2.
ip domain-name kompanija.local
crypto key generate rsa general-keys modulus 4096
ip ssh version 2
ip ssh timeout 120
ip scp server enable
Konfigūruodami prieeiga prie SSH2 tinklo paslaugos, leisime prisijungti tik iš MANAGEMENT potinklo. Šiam tikslui naudosime prieeigos tasyklių rinkinį 10.
line vty 0 15
access-class 10 in
exec-timeout 30 0
logging synchronous
login local
transport input ssh
Baigiant prieeigos kontrolę prie tinklo įrenginio įjungiame slaptažodžius konsoliniam prisijungimui.
line con 0
password konsole
logging synchronous
login
!
line aux 0
password konsole
logging synchronous
login
NTP tinklo paslauga ir laiko nustatymai
ntp server 212.59.0.1
ntp update-calendar
clock timezone EET 2 0
clock summer-time EET recurring
Nustatome tikslius laikus įvykiams įvykių žurnale.
service timestamps debug datetime msec localtime
service timestamps log datetime msec localtime
Nukreipsime visus maršrutizatoriaus įvykių įrašus į darbinę stotį, kur bus renkami ir analizuojami įvykių žurnalai.
IP adresas šios darbinės stoties bus 10.0.100.101.
logging on
logging host 10.0.100.101
logging trap
Paleidžiame SNMPv2c protokolą su prieeigos teisėmis tik skaitymui RO. Kad dar labiau apriboti prieeigą sukursime prieeigos standartinį sąrašą 10.
access-list 10 permit 10.0.100.0 0.0.0.127
Aprašome SNMP
snmp-server community manoRO ro 10
snmp-server contact IT skyrius, mob.tel. 8600 00000
snmp-server location RS10
Rekomenduojame įjungti ir sukonfigūruoti saugų SNMPv3. Kaip tai atlikti rasite aprašymą šiuo adresu:
https://www.debesuuostas.lt/snmpv3-konfiguravimas-cisco-komutatoriuose
Maršrutai
Nustatome maršrutą visiems IP paketams į ISP maršrutizatorių.
ip route 0.0.0.0 0.0.0.0 82.135.211.254
DHCP tinklo paslauga
Maršrutiztoriuje konfigūruodami DHCP tinklo paslaugą naudosime domeno vardą kompanija.local. DNS nukreipsime į Google DNS (čia galite nukreipti į savo ISP paslaugos tiekėją). O šliuzo adresus parinksime pagal paskutinį potinklio rėžio galimą ip adresą.
- VLAN99: adresų rėžis nuo 1 iki 126
- VLAN10: adresų rėžis nuo 11-253, o nuo 1 iki 10 paliksime statiniam priskyrimui.
- VLAN11: adresų rėžis nuo 1 iki 253
- VLAN30: adresų rėžis nuo 1 iki 253
ip dhcp excluded-address 192.168.10.1 192.168.10.9
!
ip dhcp pool internal
network 192.168.10.0 255.255.255.0
default-router 192.168.10.254
dns-server 8.8.8.8
domain-name kompanija.local
!
ip dhcp pool voice
network 192.168.11.0 255.255.255.0
default-router 192.168.11.254
dns-server 8.8.8.8
domain-name kompanija.local
!
ip dhcp pool guest
network 172.16.30.0 255.255.255.0
default-router 172.16.30.254
dns-server 8.8.8.8
domain-name kompanija.local
!
ip dhcp pool management
network 10.0.100.0 255.255.255.128
default-router 10.0.100.126
dns-server 8.8.8.8
domain-name kompanija.local
Konfigūruojame NAT
Pirmiausia sukursime prieeigos taisykles, kuriomis pažymėsime, kuriuos potinklių IP adresus keisime/maskuosime į išorinį IP adresą.
access-list 20 permit 192.168.10.0 0.0.0.255
access-list 20 permit 192.168.11.0 0.0.0.255
access-list 20 permit 172.16.30.0 0.0.0.255
access-list 20 permit 10.0.100.0 0.0.0.127
Priskiriame maršrutizatoriaus tinklo prievadus NAT Inside/Outside.
int gig 0/0
ip nat outside
int gig 0/1.10
ip nat inside
int gig 0/1.11
ip nat inside
int gig 0/1.30
ip nat inside
int gig 0/1.99
ip nat inside
Ir viską versime/maskuosime į išorinį IP adresą, kuris priskirtas tinklo prievadui gig 0/0.
ip nat inside source list 20 interface gigabitEthernet 0/0 overload
Prieeigos kontrolė (angl. access control lists)
Parinktas tinklo įrenginys tarnaus kaip interneto prieeigą turintis maršrutizatorius (anlg. edge router), tokiu atveju atliks tinklo saugos tarnybą, kad suvaldyti ir išfiltruoti tinkamus/netinkamus tinklo duomenų srautus. Kad tinkamai veiktų saugumas, reikia sukurti prieeigos kontrolės taisykles (anlg. ACLs). Šios taisyklės leis atitinkamus duomenų srautus į vidinius potinklius, o tuo pačiu užtikrins interneto pasiekiamumą klientams. Neatpažintas duomenų srautas bus tiesiog nepraleidžiamas.
Sukursime prieeigos kontrolės politiką OUTSIDE_ACL_IN, kurią įjungsime įeinačiam duomenų srautui į maršrutizatoriaus gig0/0 prievadą (šis prievadas yra prijungtas prie interneto tinklo).
interface gig0/0
ip access-group OUTSIDE_ACL_IN in
Toliau aprašysime prieeigos taisykles. Pirmiausia blokuosime klastojamų adresų potinklius IP adresus (anlg. anti-spoofing).
ip access-list extended OUTSIDE_ACL_IN
remark Blokuojame klastojamus adresu potinklius
deny ip 127.0.0.0 0.255.255.255 any
deny ip 192.0.2.0 0.0.0.255 any
deny ip 224.0.0.0 31.255.255.255 any
deny ip host 255.255.255.255 any
Išfiltruosime iš išorės ateinačius, vietiniams tinklams skirtus potinklius (RFC 1918). Jų viešoje interneto erdvėje neturėtų būti.
remark Blokuojame RFC 1918 adresu potinklius
deny ip 10.0.0.0 0.255.255.255 any
deny ip 172.16.0.0 0.15.255.255 any
deny ip 192.168.0.0 0.0.255.255 any
Taip pat patartina neleisti iš išorės ir savo potinklių kaip duomenų srauto šaltinių. Aprašome juos taip:
remark Blokuojame savo vidinius tinklus is isores
deny ip 10.0.100.0 0.0.0.127 any
deny ip 192.168.10.0 0.0.0.255 any
deny ip 192.168.11.0 0.0.0.255 any
deny ip 172.16.30.0 0.0.0.255 any
Leidžiame DNS protokolo išeinančias užklausas.
remark Leidziame DNS uzklausas
access-list 110 permit udp any eq domain any gt 1023
access-list 110 permit udp any eq domain any eq domain
Įleidžiame jau sukurtus vietinių potinklių duomenų srautus.
remark Leidziame susijungusias ir veikiancias TCP sesijas isduodame ISP potinklyje. Taip pat ir UDP.
permit tcp any 82.135.211.0 0.0.0.255 established
permit udp any range 1 1023 82.135.211.0 0.0.0.255 gt 1023
Leidžiame multimedijos prisijungimus į vidų.
remark Leidziame multimedijos prisijungimus
permit udp any gt 1023 10.0.100.0 0.0.0.127 gt 1023
permit udp any gt 1023 192.168.10.0 0.0.0.255 gt 1023
permit udp any gt 1023 192.168.11.0 0.0.0.255 gt 1023
permit udp any gt 1023 172.16.30.0 0.0.0.255 gt 1023
Draudžiame nežinomus DNS paketus.
remark Blokuojame nezinomus DNS paketus
deny udp any any eq domain
deny tcp any any eq 53
Uždraudžiame bet kokį kitą duomenų srautą.
remark Blokuojame visa kita srauta
deny ip any any
Apsaugome MANAGEMENT potinklį neįleisdami kitų vietinių tiklų srauto.
ip access-list extended MANAGEMENT_ACL_OUT
remark Uzdraudziame vietiniu potinkliu i MANAGEMENT potinkli patekima
deny ip 192.168.10.0 0.0.0.255 any
deny ip 192.168.11.0 0.0.0.255 any
deny ip 172.16.30.0 0.0.0.255 any
permit ip any any
Ir atitinkamai priskiriame sukurtą preieigos kontrolės taisyklę tinklo sąsajai.
interface gig/1.99
ip access-group MANAGEMENT_ACL_OUT out
Komutatoriaus konfigūravimas
DNS nustatymai
Priskiriame DNS tarnybinės stoties IP adresą. Jis gali būti ir jūsų ISP tiekėjo.
ip name-server 8.8.8.8
ip name server 8.8.4.4
SSH2 tinklo paslauga
Reikia sukurti vieną vartotoją „manager” ir priskirti slaptažodį „slaptazodis”.
username manager privilege 15 secret slaptazodis
Taip pat aprašome privilege prieeigos į IOS sistemą slaptažodį.
enable secret slaptazodis1
Aprašome SSH paslaugos parametrus ir įjungiame versiją 2.
ip domain-name kompanija.local
crypto key generate rsa general-keys modulus 4096
ip ssh version 2
ip ssh timeout 120
ip scp server enable
Konfigūruodami prieeiga prie SSH2 tinklo paslaugos, leisime prisijungti tik iš MANAGEMENT potinklo. Šiam tikslui naudosime prieeigos tasyklių rinkinį 10.
line vty 0 15
access-class 10 in
exec-timeout 30 0
logging synchronous
login local
transport input ssh
Baigiant prieeigos kontrolę prie tinklo įrenginio įjungiame slaptažodžius konsoliniam prisijungimui.
line con 0
password konsole
logging synchronous
login
!
line aux 0
password konsole
logging synchronous
login
NTP tinklo paslauga ir laiko nustatymai
ntp server 212.59.0.1
ntp update-calendar
clock timezone EET 2 0
clock summer-time EET recurring
Nustatome tikslius laikus įvykiaims įvykių žurnale.
service timestamps debug datetime msec localtime
service timestamps log datetime msec localtime
Jei norite administruoti komutatorių per SSH tinklo paslaugą, reikia sukurti virtualų tinklo prievadą ir priskirti valdymo IP adresą.
interface vlan 99
description SW valdymui skirtas virtualus prievadas
ip address 10.0.100.100 255.255.255.128
no shutdown
Nurodysime valdymo potinklio šliuzą.
ip default-gateway 10.0.100.126
Įjungsime tinklo portų blokavimo atblokavimą paslaugą, jei buvo nustatytos tinklo portų blokavimo politikos.
errdisable recovery cause all
Išjungsime HTTP tinklo paslaugą, skirtą komutatoriaus valdymui.
no ip http server
VTP protokolo veikimą keičiame taip, kad VLAN duomenų neatnaujintų ir nekeistų.
vtp mode transparent
Sukursime reikalingus virtualius potinklius (VLAN 10, 11, 30, 99).
vlan 10
name INTERNAL
exit
!
vlan 11
name VOICE
exit
!
vlan 30
name GUESTS
exit
!
vlan 99
name MANAGEMENT
exit
Įjungsime STP protokolo palaikymą ir parinksime tipą Rapid PVST+ (IEEE 802.1w standartas).
spanning-tree mode rapid-pvst
Turimą komutatorių priskirsime kaip STP protokolo, visų virtualių potinklių, pagrindiniu komutatoriu.
spanning-tree vlan 10,11,30,99 root primary
logging on
logging host 10.0.100.101
logging trap
Paleidžiame SNMPv2c protokolą su prieeigos teisėmis tik skaitymui RO. Kad dar labiau apriboti prieeigą sukursime prieeigos standartinį sąrašą 10.
access-list 10 permit 10.0.100.0 0.0.0.127
Aprašome SNMP tinklo paslaugą.
snmp-server community manoRO ro 10
snmp-server contact IT skyrius, mob.tel. 8600 00000
snmp-server location RS10
Rekomenduojame įjungti ir sukonfigūruoti saugų SNMPv3. Kaip tai atlikti rasite aprašymą šiuo adresu:
https://www.debesuuostas.lt/snmpv3-konfiguravimas-cisco-komutatoriuose
Tinklo prievadų priskirimas
Turimą valdomą komutatorių jungsime naudodami krosuotą UTP kabelį. Šiuo apjungimu, bus perduodami visų potinklių duomenų srautas. Todėl komutatoriuje reikia aprašyti nešantį tinklo prievadą (angl. trunk). Šiuo atveju jis bus Gig1/0/24. Potinklis 99 naudojamas kaip pagal nutylėjimą potinlis (anlg. native).
interface GigabitEthernet1/0/24
switchport trunk native vlan 99
switchport trunk encapsulation dot1q
switchport mode trunk
switchport nonegotiate
Pabaigai paprastas vartotojų prijungimas ir paprastas komutatoriaus tinklo prievadų konfigūravimas.
Sukonfigūruosime prievadus GigabitEthernet1/0/1-5 duomenų VLAN 10 ir telefonijos paslaugoms VLAN 11. Taip pat įjungiame paprastesnes tinklo prievado parinktis STP protokolui pagreitinti ir apsaugoti nuo neleistino komutatoriaus prijungimo į šios prievadus portfast, bpduguar.
interface range gigabitEthernet 1/0/16-17
spanning-tree portfast
spanning-tree bpduguard enable
switchport access vlan 10
switchport voice vlan 11
